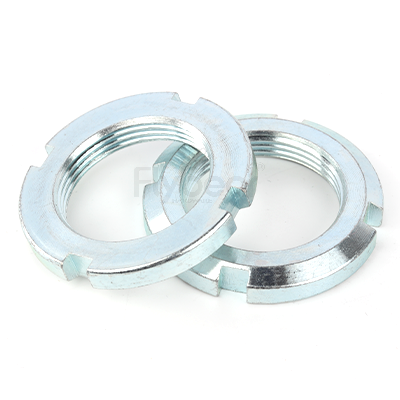

---

冷镀锌 Zinc Plated

冷镀锌（电镀锌）是通过电化学沉积工艺在金属表面形成锌层的防腐技术，镀层厚度通常为 5-25μm，表面光滑均匀，适用于精密零件加工。其耐蚀性与钝化工艺密切相关，白钝化盐雾测试 24 小时，彩钝化 72 小时，黑 / 军绿钝化 96 小时。冷镀锌符合 ASTM B633 标准，需优先选择无铬钝化工艺以满足欧盟 RoHS 指令。

镀层特征

1. 表面质量：镀层光滑细腻，厚度均匀，适合对尺寸精度要求高的精密零件（如电子元件、汽车内饰件）。

2. 耐蚀性能：盐雾测试时间随钝化工艺不同而异，无铬钝化（如三价铬处理）盐雾测试可达 96 小时以上，六价铬钝化因环保限制逐步淘汰。

3. 氢脆风险：高强度钢（抗拉强度＞1700 MPa）需严格控制镀后去氢处理（190-220℃保温 8-10 小时），避免氢脆开裂。

4. 环保合规：无铬钝化工艺符合 RoHS 指令，镀层六价铬含量＜1000ppm，适用于出口产品。

镀锌表面处理的分类：

1. 根据钝化颜色分为：蓝白、彩色、黑色、军绿色、本色或银白色

2. 根据环保要求分环保镀锌和非环保镀

中性盐雾试验时间可以选择：12 小时、24 小时、48 小时、72 小时、96 小时、120 小时、144 小时、168 小时以内无红锈（或96 小时无红白锈）

选型建议

1. 腐蚀环境匹配

• 干燥或室内场景：选择 5-12μm 锌层 + 透明钝化，盐雾测试 24-72 小时，成本低（如家具铰链、文件柜滑轨）。

• 户外中等腐蚀环境：采用 12-25μm 锌层 + 彩钝化，盐雾测试≥72 小时，符合 ASTM B633 SC2 标准（如交通标识支架、农业围栏）。

• 高盐雾或化工环境：加厚锌层至≥25μm 并搭配无铬钝化，盐雾测试≥100 小时，通过 ASTM G-85 验证（如港口设备、化工厂管道）。

2. 机械性能需求

• 高强度金属件：12.9 级螺栓等需镀后 190-220℃去氢处理 8-10 小时，满足 ISO 7539-7 标准。

• 复杂变形件：选择 5-8μm 薄锌层，附着力强，可承受冷镦、压铆等加工（如管材内表面、汽车弹簧）。

3. 环保与认证

• 欧盟市场：采用三价铬或硅烷钝化，确保 RoHS 合规，镀层六价铬含量＜1000ppm。

• 汽车行业：通过 GM9540P 认证，适用于底盘部件（如螺栓、螺母），盐雾测试≥72 小时。

4. 功能性需求

• 导电性：直接使用冷镀锌，锌层导电性良好，适用于电子元件接地螺栓。

• 摩擦系数控制：搭配有机涂层（如蜡剂）调整摩擦系数至 0.10-0.15，满足紧固件扭矩稳定性。

应用场景

1. 汽车工业

• 底盘部件：螺栓、螺母采用 12μm 锌层 + 彩钝化，盐雾测试≥72 小时，通过 GM9540P 认证。

• 内饰件：座椅弹簧、装饰件使用 5-8μm 锌层，表面光洁度高，适配精密装配。

2. 建筑与基础设施

• 门窗五金：合页、把手采用 8-12μm 锌层 + 透明钝化，室内寿命达 10 年以上。

• 临时围挡：5-8μm 锌层成本低，适合建筑工地短期防腐需求。

3. 电子与通讯

• 电子元件：接地螺栓、PCB 支架使用 5μm 锌层，导电性符合 ASTM B633 标准，无磁干扰。

• 户外基站：通讯塔螺栓采用 25μm 锌层 + 无铬钝化，盐雾测试≥100 小时，适配 5G 设备耐蚀需求。

4. 轻工业与日用品

• 办公用品：文件柜铰链、抽屉滑轨采用 5-8μm 锌层，表面光滑耐腐蚀，符合 ISO 1456 标准。

• 家居装饰：铁艺家具、灯具支架采用彩钝化锌层，兼顾防腐与美观，盐雾测试 72 小时。

5. 能源与化工

• 光伏支架：干燥地区使用 12μm 锌层，成本低于热镀锌，安装效率提升 40%。

• 化工厂管道：25μm 锌层 + 无铬钝化，耐酸碱腐蚀，通过 ASTM G-85 测试。

6. 食品接触领域

• 储存容器：镀锌铁材料需符合 GB 4806.9-2023 标准，总迁移量≤10mg/dm2，适用于食品包装。
